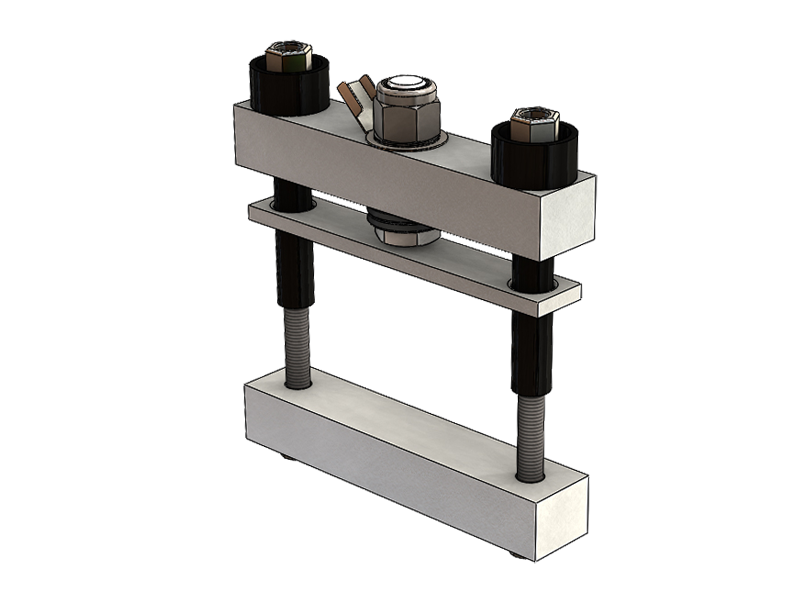

제품소개

○ 제품 형식명

*취부사이즈 89/140 모델은 현재 개발중인 모델입니다.

*표기된 입력값 외 모델이 필요하신 경우 본사문의 바랍니다.

○ 외형 치수

unit: mm

○ 사용 방법 및 주의사항

제품을 설치하기 전 반드시 아래 설명에 따라 설치하여 주십시오. 잘못된 설치로 인한 파손 및 사고가 발생될 수 있습니다.

(하기 설치 방법은 Double sink 사용 시 설치 방법입니다.)

 1. 방열판의 접촉면을 Sanding 처리 후 표면을 청소 합니다.

 2. 청소된 접촉면에 Thermal grease를 도포 한 후 BUSBAR 또는 SCR을 고정 시킵니다.

 3. 고정된 SCR위에 표면처리된 다른 방열판을 올려놓은 후 클램프를 고정 시킵니다.

 4. 하부BASE(C)가 방열판(D)에 닿을때까지 수평을 유지하며 너트(A)를 번갈아 조입니다.

 5. 수평이 맞는지 한번 더 확인 합니다.

 6. 렌치를 이용해 너트(A)를 1/8 바퀴씩 번갈아 조여 게이지(B)가 돌아갈때까지 조입니다. 1/8 바퀴씩 번갈아 조일때마다 게이지가 돌아가는지 확인하십시오.

 7. 게이지를 손으로 움직였을때 자유롭게 돌아간다면 정상적으로 체결이 된 것입니다.

 * 지나치게 조일 경우 장치가 손상될 수 있으므로 많은 힘을 가해도 게이지(B)가 돌아가지 않는다면 클램프를 완전히 풀고 4번으로 돌아가 다시 반복하십시오.

 * 체결되있는 락너트(E)를 해체하거나 조금이라도 느슨하게 만들경우 클램프의 기능이 상실되므로 해체하지 마십시오.
